海康威视道闸出入口系统设备新手接线手册

Part.1/触发检测作用

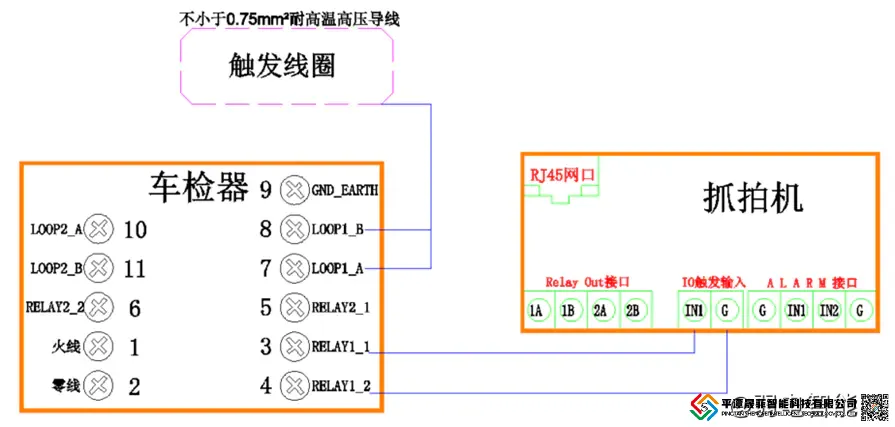

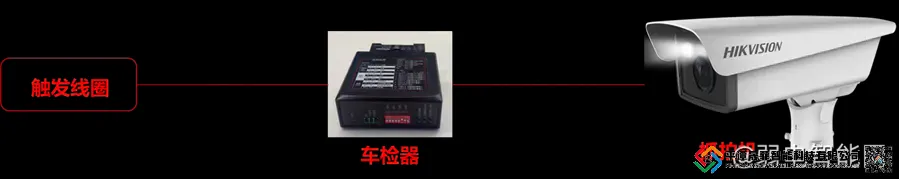

01、抓拍机+车检器+触发线圈

设备及端子接线示意图

车检器拨码说明

• 灵敏度拨码：小车场景设置灵敏度“中低”，大车场景设置灵敏度“中高”或者“高”。
• 频率拨码：相邻车检器之间频率必须设置错开，其中一个车检器频率拨码0FF/OFF,另一个车检器频率拨码ON/ON。
• 逻辑拨码：非混行车道OFF/OFF。

验证方法

抓拍机设备上电通网且触发模式配置好后，实际车辆过车测试，当车辆压到触发线圈后，看抓拍机界面是否有抓拍图片并识别车牌。

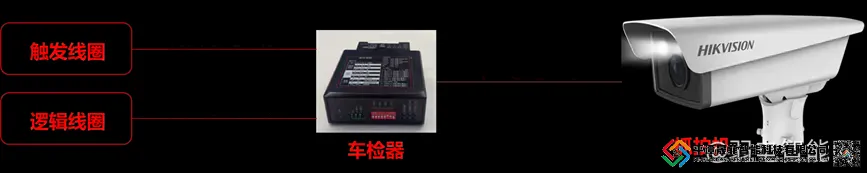

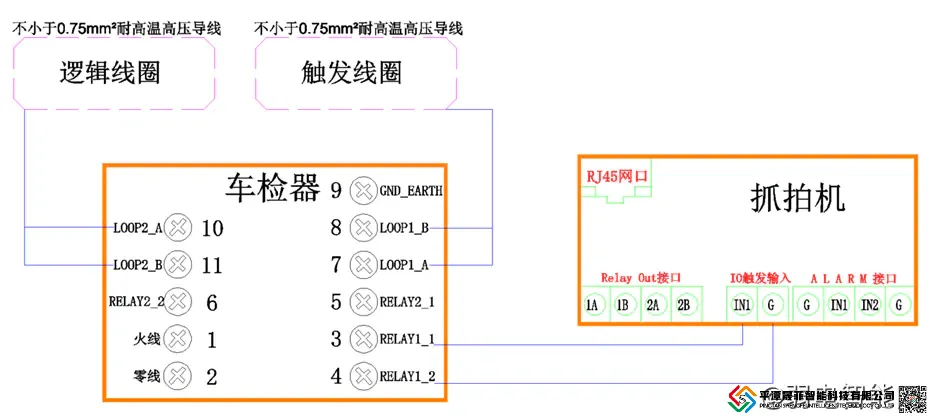

02、抓拍机+车检器+触发线圈+逻辑线圈（混行）

设备及端子接线示意图

车检器拨码说明

• 灵敏度拨码：小车场景设置灵敏度“中低”，大车场景设置灵敏度“中高”或者“高”。
• 频率拨码：相邻车检器之间频率必须设置错开，其中一个车检器频率拨码0FF/OFF,另一个车检器频率拨码ON/ON。
• 逻辑拨码：混行车道设置为 ON/OFF 到达线圈1抓拍。

验证方法

抓拍机设备上电通网且触发模式配置好后，实际车辆过车测试，当车辆正向通行先压到触发线圈再压到逻辑线圈后，看抓拍机界面是否有抓拍图片并识别车牌；

反向过车测试，当车辆先压逻辑再压到触发线圈，则无抓拍。

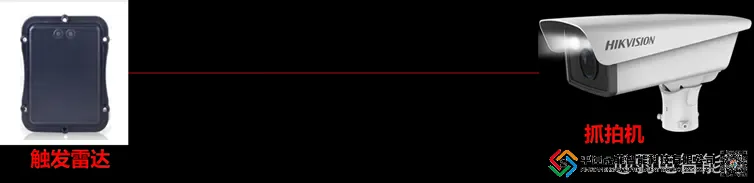

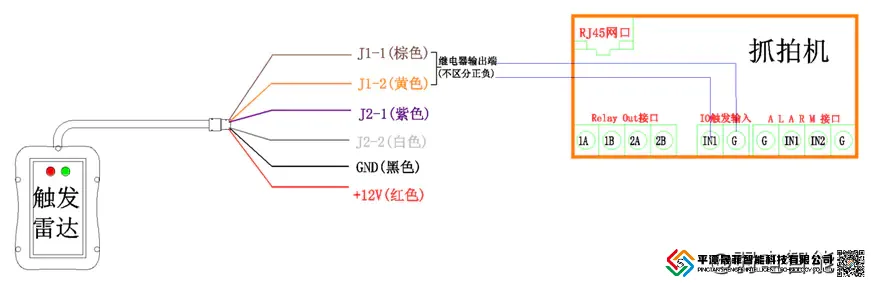

03、抓拍机+触发雷达

设备及端子接线示意图

验证方法

抓拍机设备上电通网且触发模式配置好后，实际车辆过车测试，当车辆经过触发雷达区域，看抓拍机界面是否有抓拍图片并识别车牌。

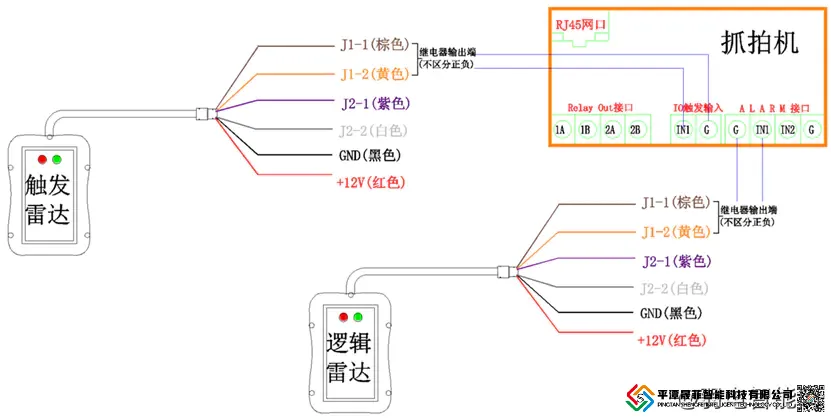

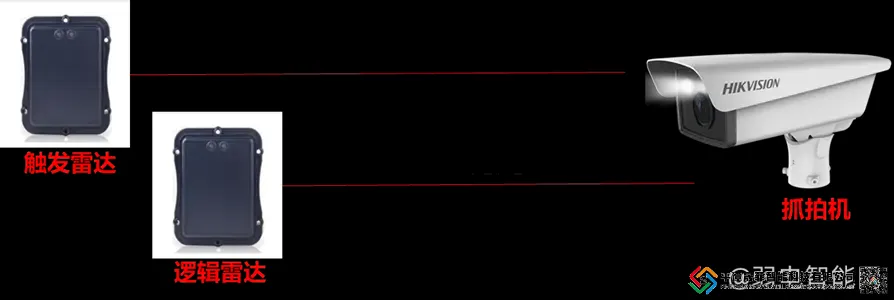

04、抓拍机+触发雷达+逻辑雷达（混行）

设备及端子接线示意图

验证方法

抓拍机设备上电通网且触发模式配置好后，实际车辆过车测试，当车辆正向通行先经过触发雷达再经过逻辑雷达区域，看抓拍机界面是否有抓拍图片并识别车牌；

反向过车测试，当车辆先过逻辑再过触发雷达区域时，则无抓拍。

Part.2/控制开闸作用

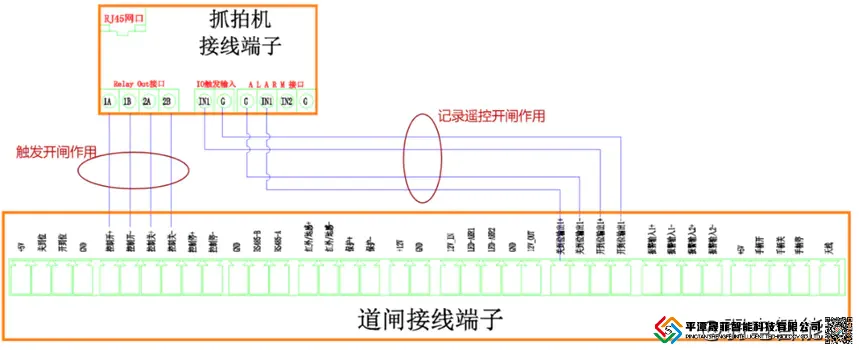

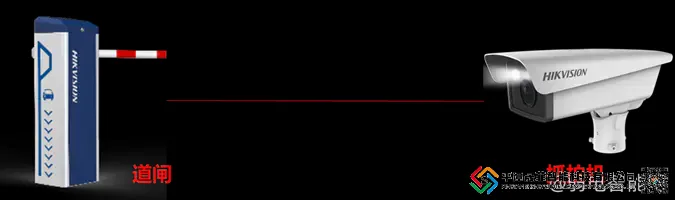

01、道闸+抓拍机

设备及端子接线示意图

注：记录遥控开闸作用的四芯线是否需要接，依据现场需求来定，验证方法需结合系统功能整体配置后测试。

验证方法

设备上电后，抓拍机控制模式选相机控制，在抓拍机web界面点开闸/关闸，道闸杆可以按指令起/落杆，则说明接线无误。

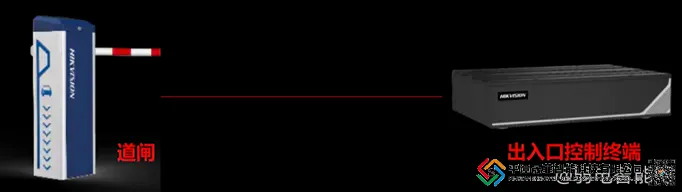

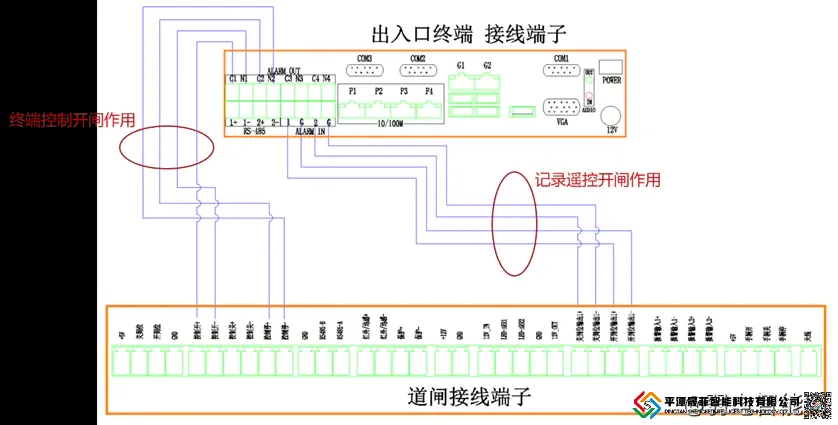

02、道闸+出入口终端

注：记录遥控开闸作用的四芯线是否需要接，依据现场需求来定，验证方法需结合系统功能整体配置后测试。

验证方法

设备上电后，抓拍机控制模式选平台控制，在web界面点开闸/关闸，道闸杆可以按指令起/落杆，则说明接线无误。

Part.3/防砸作用

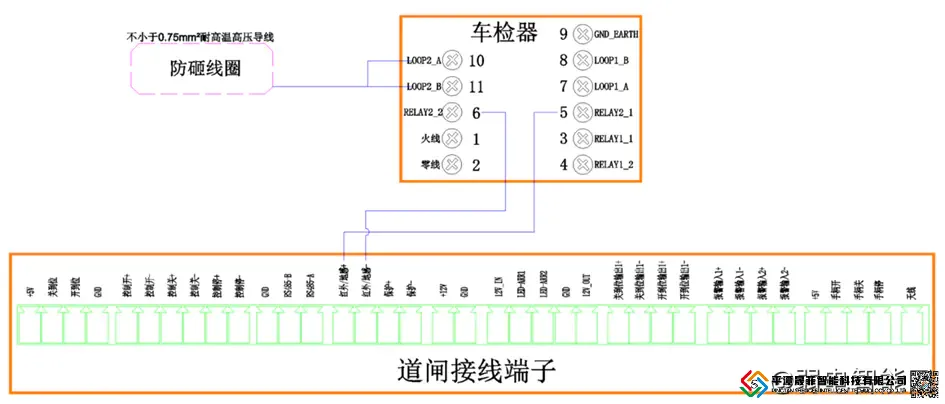

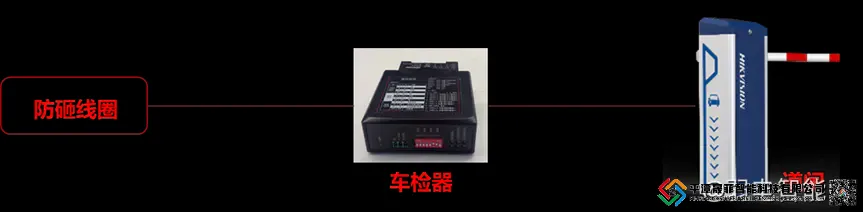

01、道闸+车检器+防砸线圈

设备及端子接线示意图

验证方法

设备上电后实际过车测试，开闸后将车辆停在防砸线圈上，通过遥控器或控制盒点关闸，道闸不会落杆则验证防砸起效；车辆开离防砸区域后，道闸才会自动落杆。

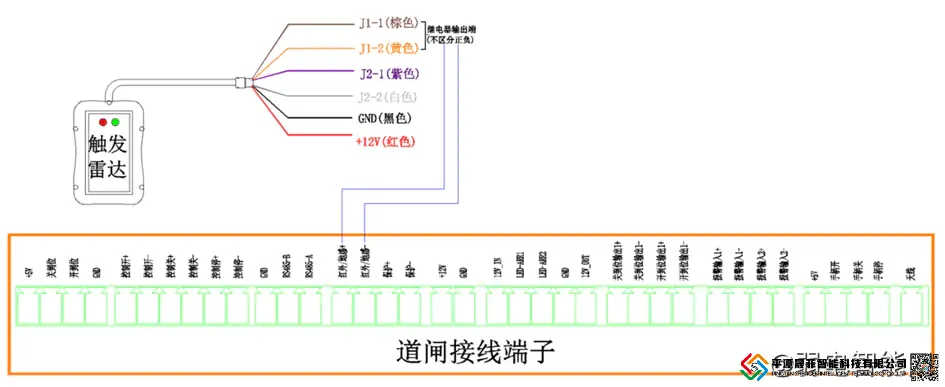

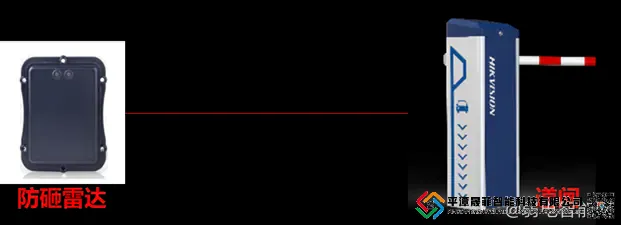

02、道闸+防砸雷达

设备及端子接线示意图

验证方法

设备上电后实际过车测试，开闸后将车辆停在道闸杆附近，通过遥控器或控制盒点关闸，道闸不会落杆则验证防砸起效；将车辆开离防砸区域后，道闸才会自动落杆。
